2014.4.1(初版), 2020.5.7(改定版)
注意: NISSEとパソコン本体との接続にはUSB2.0(Aコネクタ-Bコネクタ)ケーブルを使用します。MX(互換)スイッチ、MXスイッチ用キーキャップ、USBケーブルはくみたてキットにはふくまれていません。
注意: じっさいの基板および部品は、製品の改良のため、このページの写真と一部ことなることがあります。

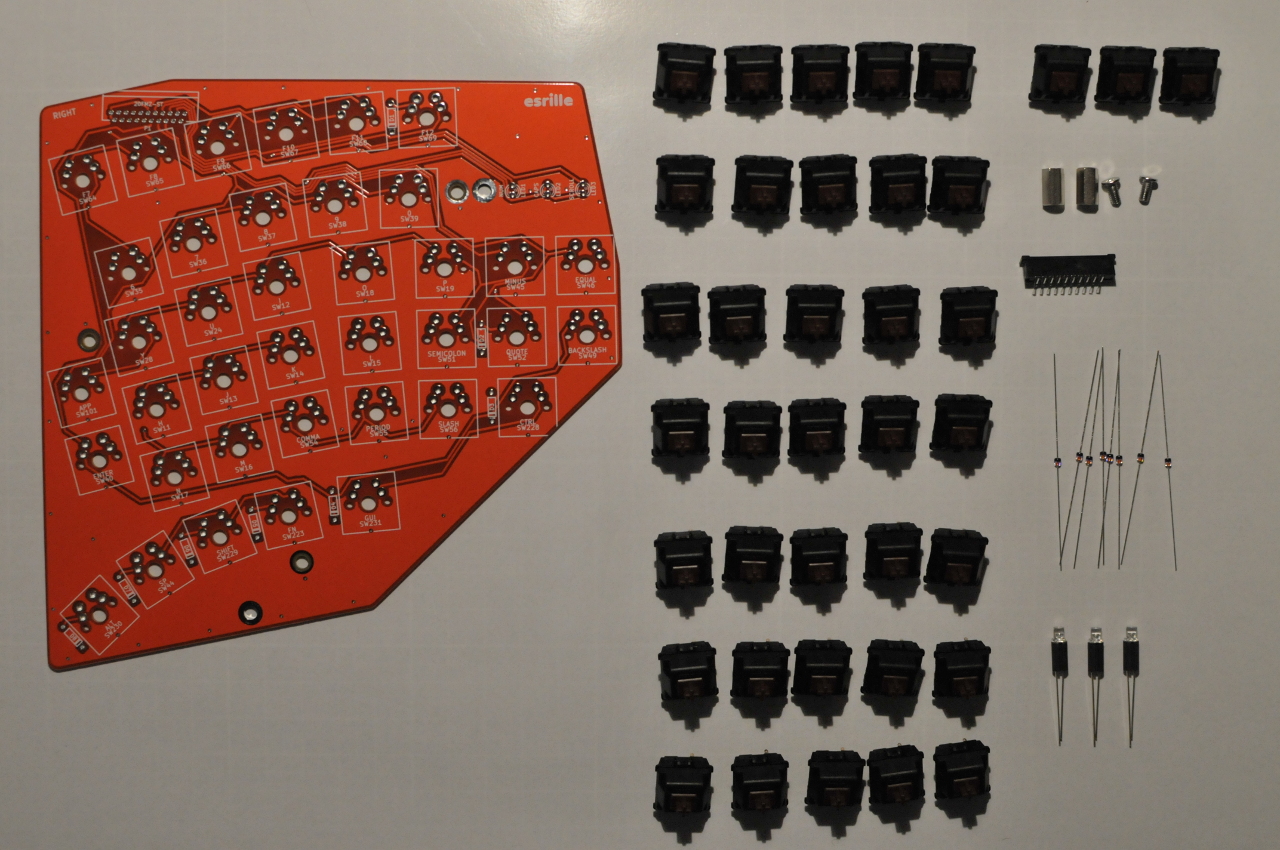

| ラベル | 部品 | 補足 |
| LED1 | 赤色LEDと、7 mmのLEDスペーサー | 向き注意 NUM LOCK |
| LED2 | 緑色LEDと、7 mmのLEDスペーサー | 向き注意 CAPS LOCK |
| LED3 | 青色LEDと、7 mmのLEDスペーサー | 向き注意 SCROLL LOCK |
| P1 | FFC コネクター | 向き注意 20FMZ-ST (基板がわは1ピンあまります。) |
| SW11 〜 SW231 (38個) | MX(互換)スイッチ | |
| D1 〜 D8 (8個) | スイッチング ダイオード 1N4148 | 向き注意 |
注意: PCBマウントタイプのMXスイッチには基板への固定ピンがついています。ハンダづけするまえに、すべてのピンをしっかりと奥まで基板にさしこんでください。Gateronスイッチのばあい、ピンがかたいばあいがありますが、やはりしっかりと奥までさしこんでください。

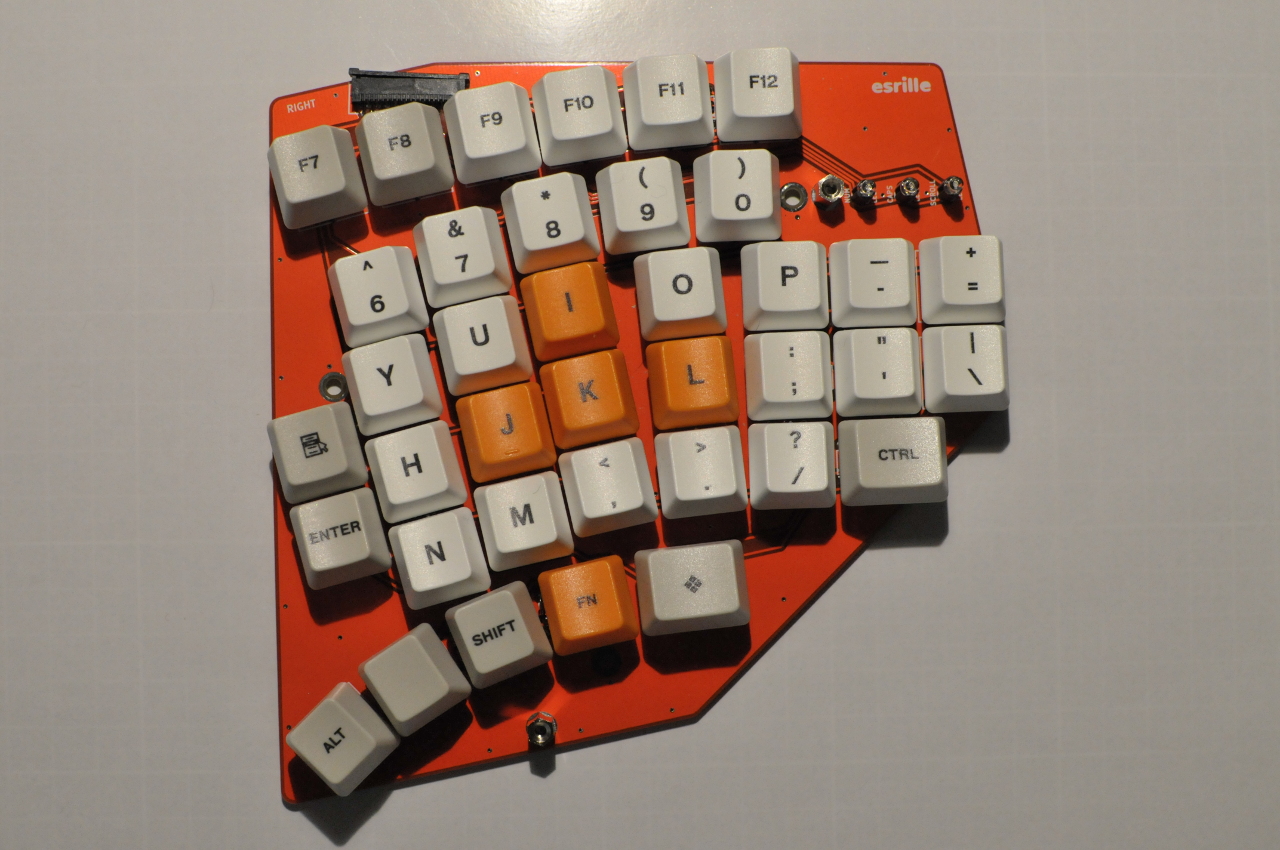

注意: 右手鍵盤と左手鍵盤のプリント基板はまったくおなじです。右手鍵盤をつくるときは、図2のようにプリント基板の左うえすみに"RIGHT"というシルクスクリーンが印字されていることを確認してください。
すべての部品をハンダづけしおえたら、図3のように、たかさ10mmの六角スペーサー(全ネジ)を2個、M3-6mmの低頭ネジでとめます。
| 部品名 | 数量 | 説明 |
| 低頭ネジ(M3-6mm) | 2 | |
| メタルスペーサー M3用 10mm 全ネジ | 2 |
つづいてキーキャップをMXスイッチにはめこみます。

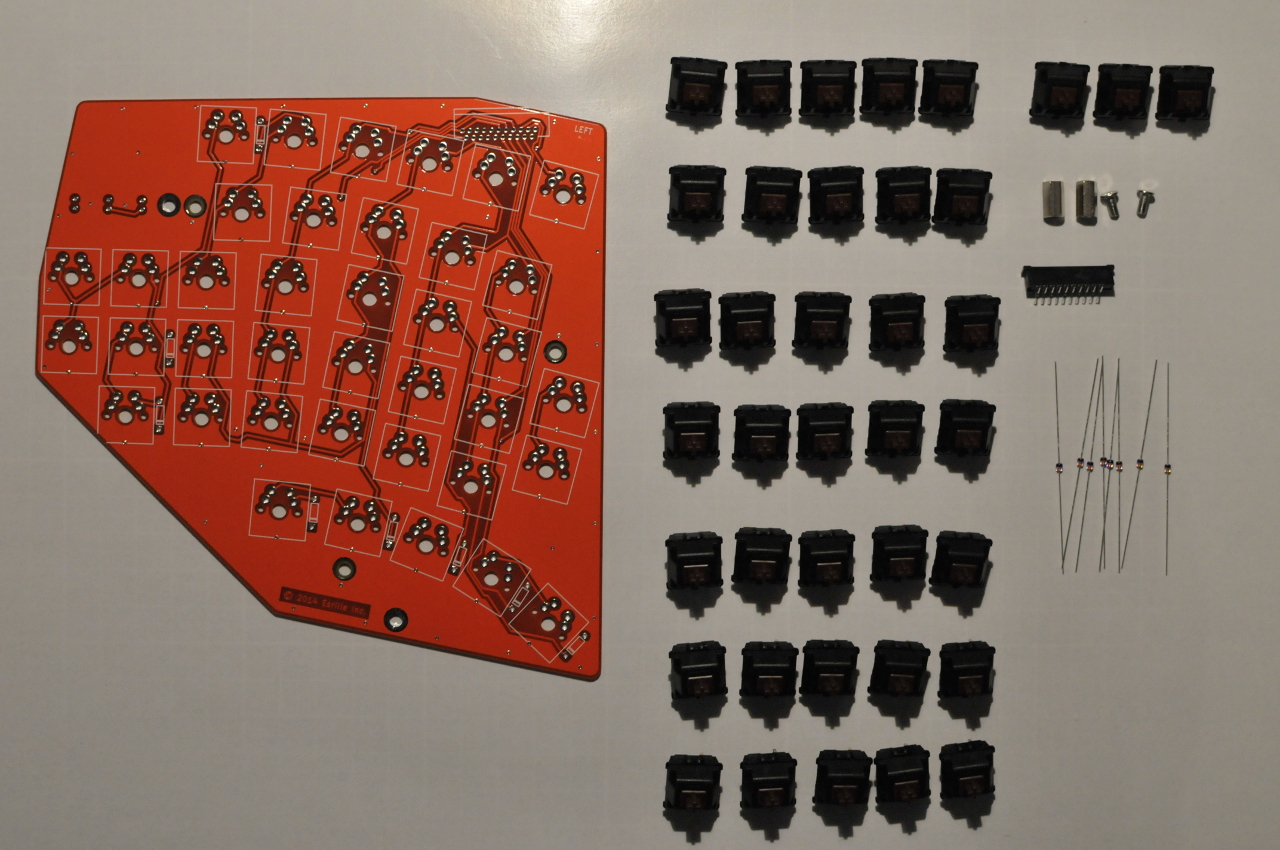

| ラベル | 部品 | 補足 |
| 右うえの21ピンのシルクスクリーン(ラベルなし) | FFC コネクター | 向き注意 20FMZ-ST (基板がわは1ピンあまります。) |
| 正方形のシルクスクリーン(ラベルなし) (38個) | MX(互換)スイッチ | |
| ダイオードのシルクスクリーン(ラベルなし) (8個) | スイッチング ダイオード 1N4148 | 向き注意 |

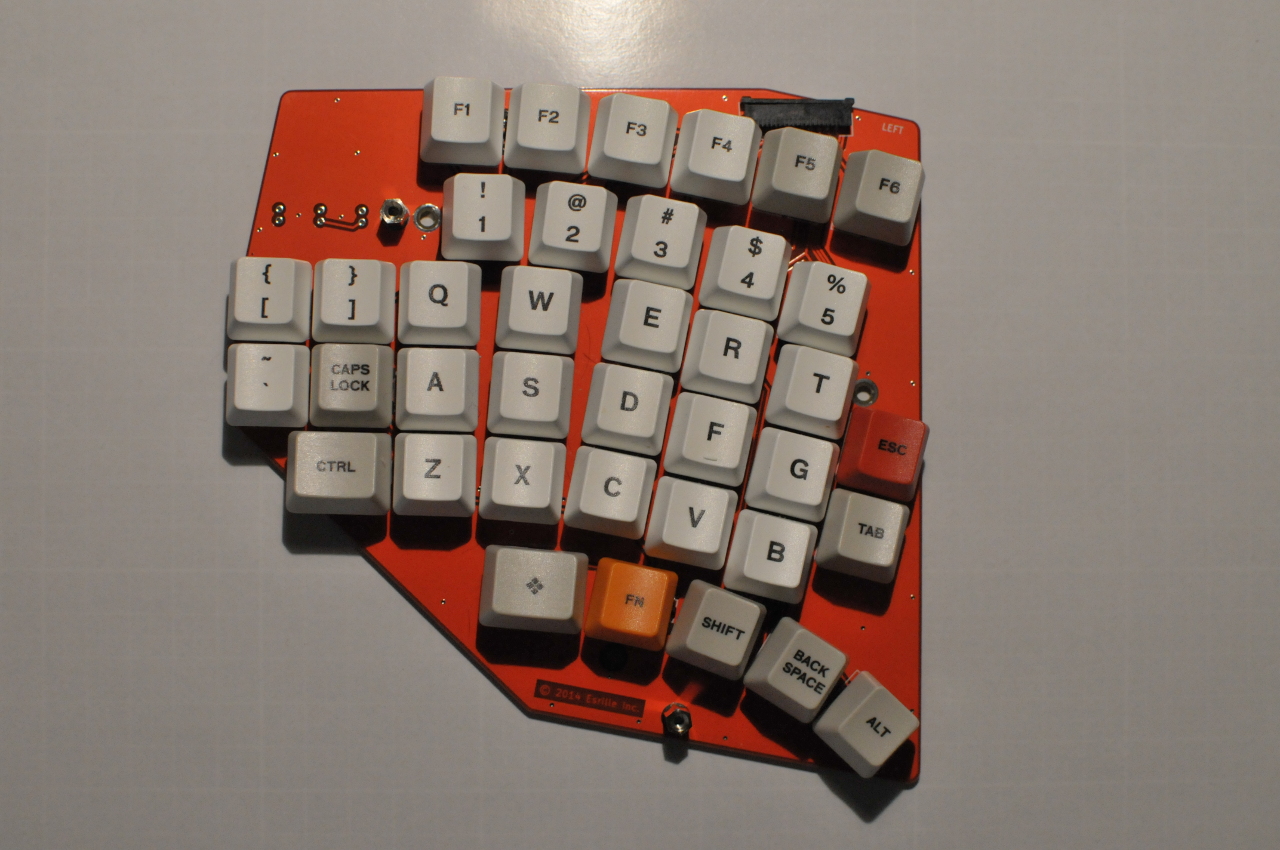

注意: 右手鍵盤と左手鍵盤のプリント基板はまったくおなじです。左手鍵盤をつくるときは、図4のようにプリント基板の右うえすみに"LEFT"というシルクスクリーンが印字されていることを確認してください。
| 部品名 | 数量 | 説明 |
| 低頭ネジ(M3-6mm) | 2 | |
| メタルスペーサー M3用 10mm 全ネジ | 2 |
つづいてキーキャップをMXスイッチにはめこみます。

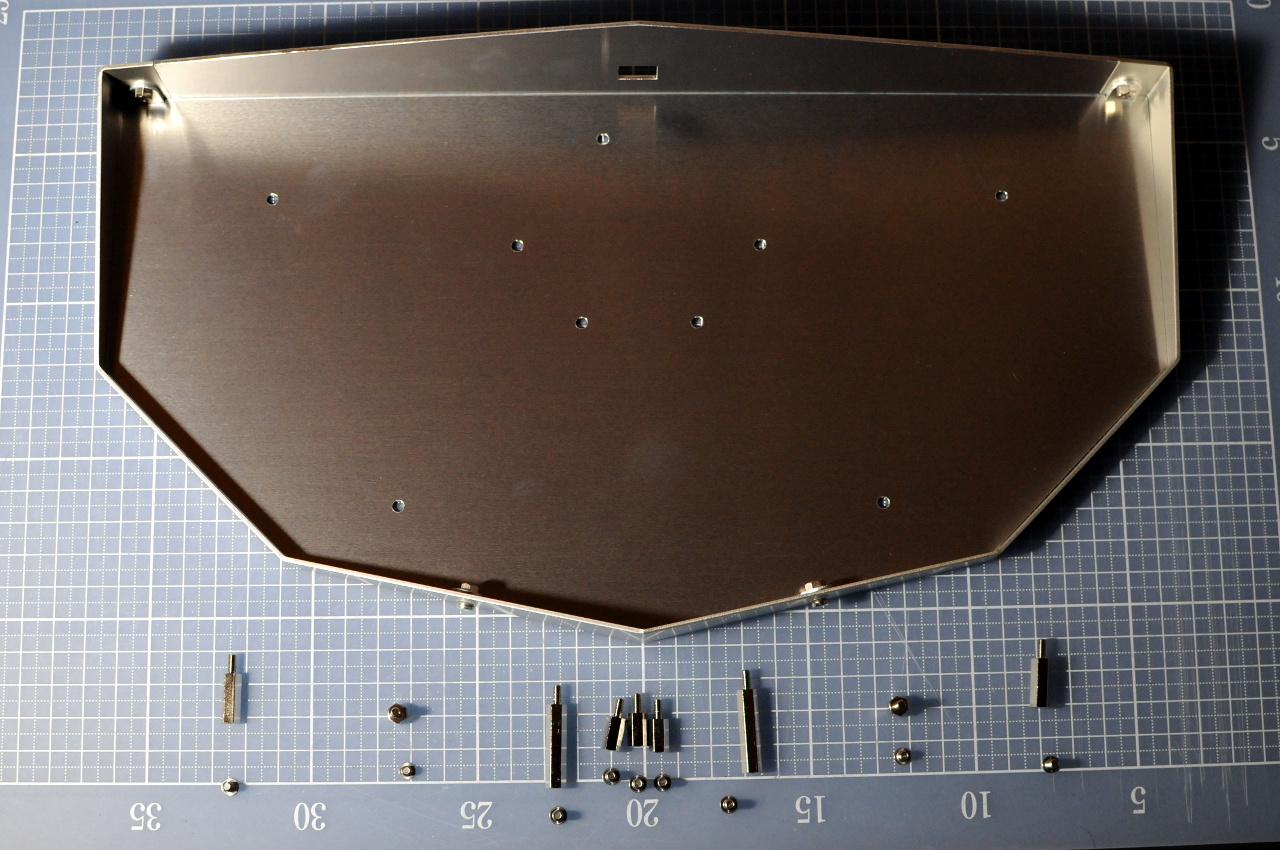

| 部品名 | 数量 | 説明 |
| アルミ部品A | 1 | 筐体上面。赤アルマイト加工。 |
| アルミ部品B | 1 | 筐体底面。白アルマイト加工。 |
| アルミ部品C | 1 | 筐体側面。白アルマイト加工。 |
| 平小ネジ(ステンレス) | 4 | 筐体側面の固定用 |
| 平小ネジ(黄銅) | 4 | 筐体上面の固定用 |
| 六角ナット | 13 | |
| 低頭ネジ(M3-4mm) | 2 | |
| 低頭ネジ(M3-6mm) | 7 | |
| M3 ナイロン ワッシャ | 8 | |
| M3 メタル スプリング ワッシャ | 6 | |
| メタルスペーサー M3用 5mm | 2 | |
| メタルスペーサー M3用 10mm | 3 | |
| メタルスペーサー M3用 15mm | 2 | |
| メタルスペーサー M3用 25mm | 2 | |
| ソフトクッション | 4 |

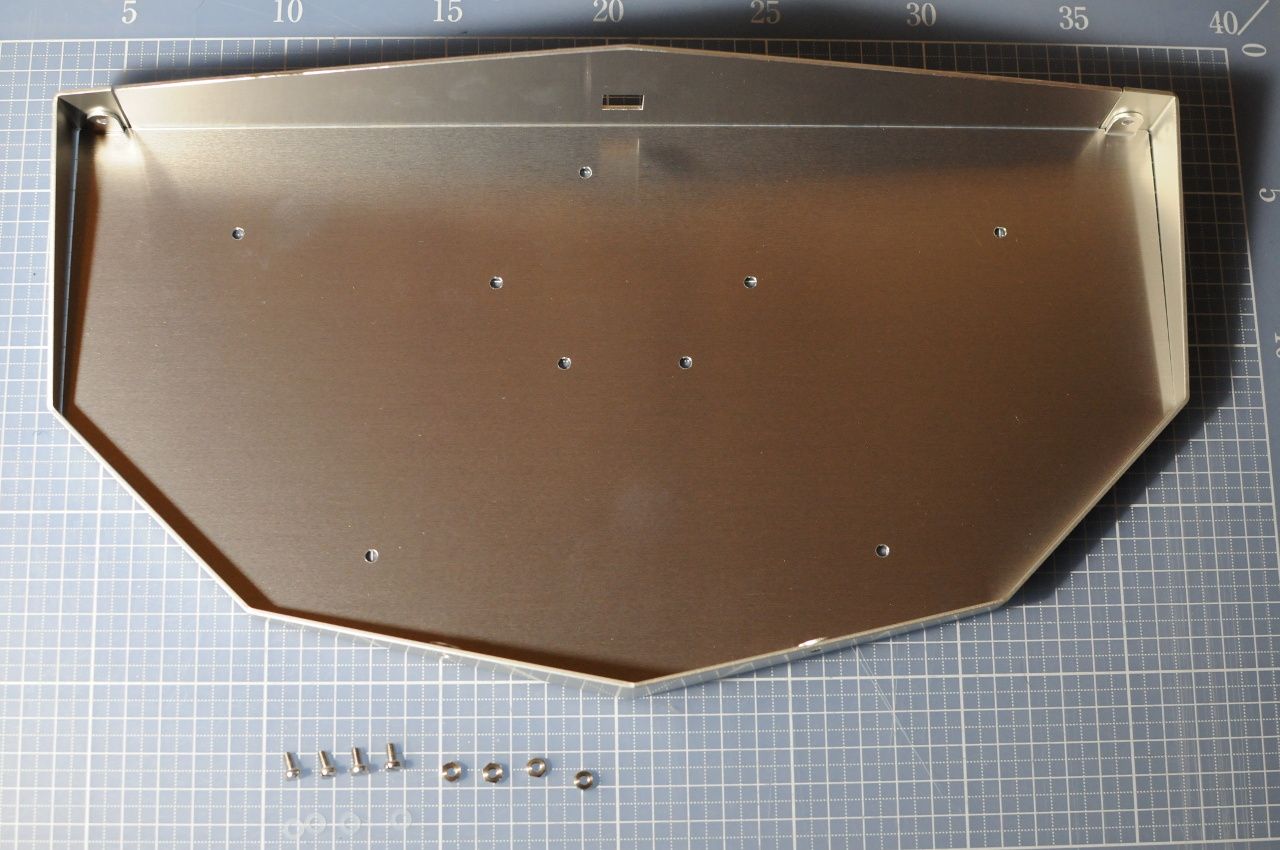

まずアルミ部品Bとアルミ部品Cを、ネジ穴がかさなるようにあわせます(底面がきちんとそろっていることを確認してください)。
つづいて、ステンレス製の平小ネジにナイロン ワッシャーをとおしてから、筐体外がわからさしこみ、六角ナットで内がわから固定していきます(計4ケ所)。

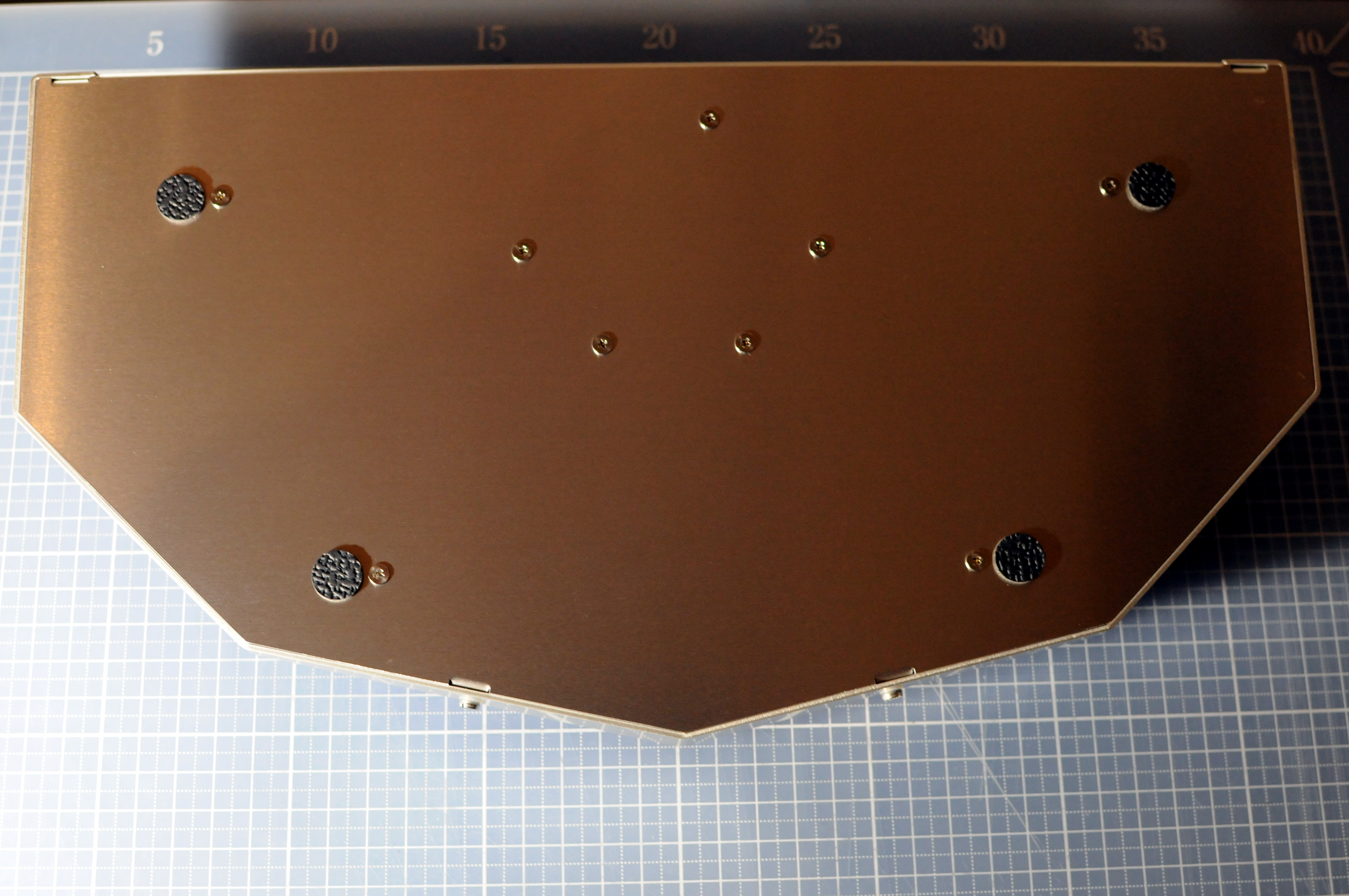

うらがえして底面にソフトクッションを図9のように左右対称な位置にはりつけます

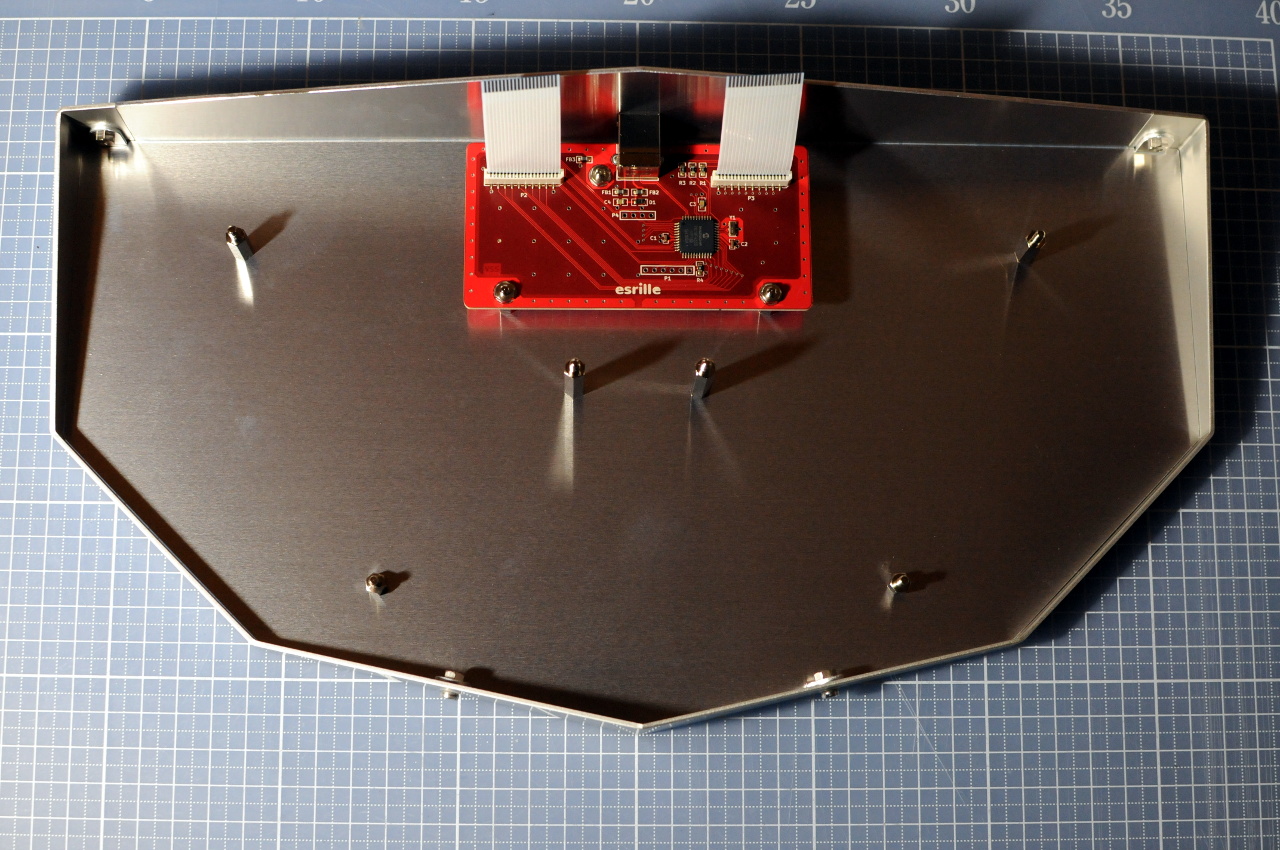

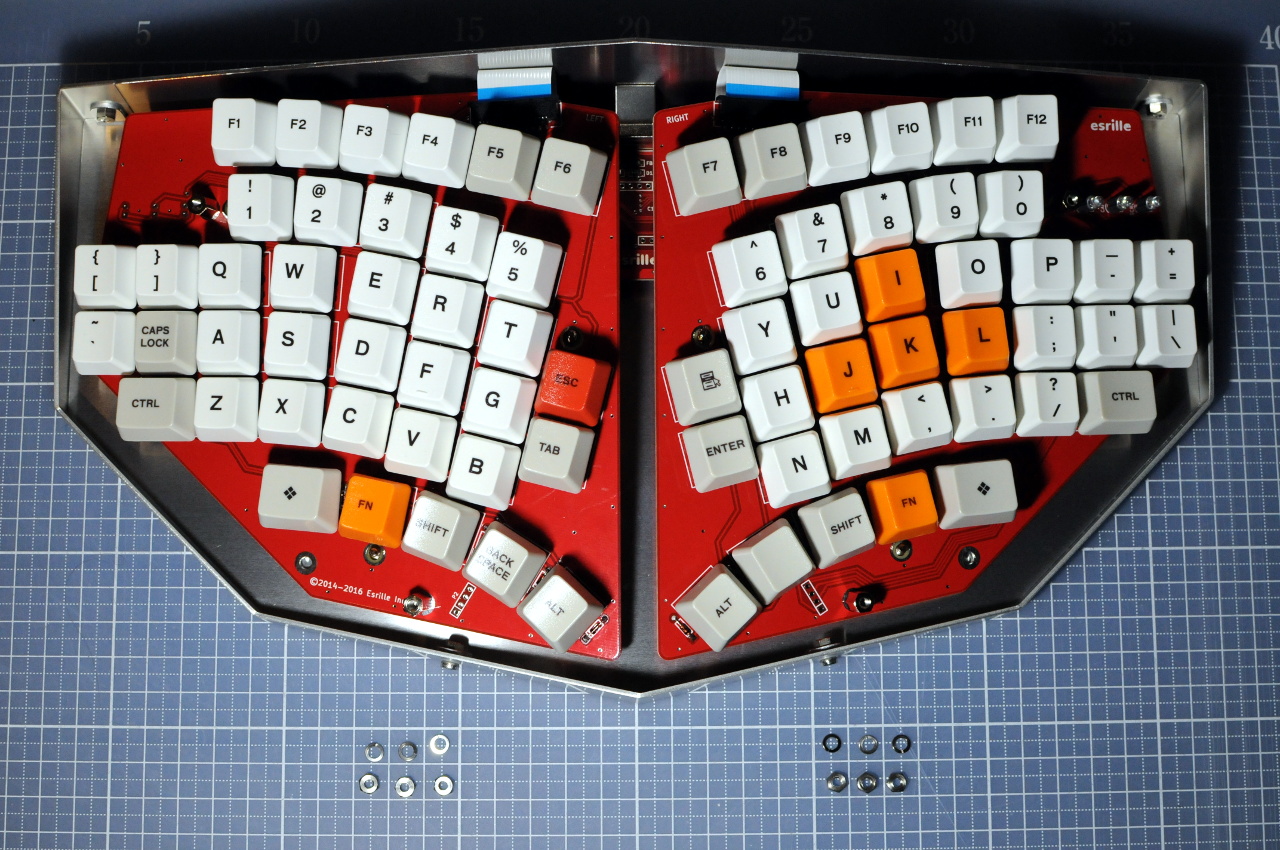

2本のFFCケーブルを制御基板に挿入して固定し、制御基板を3つの六角ナットで筐体下部に固定します。
