仕様

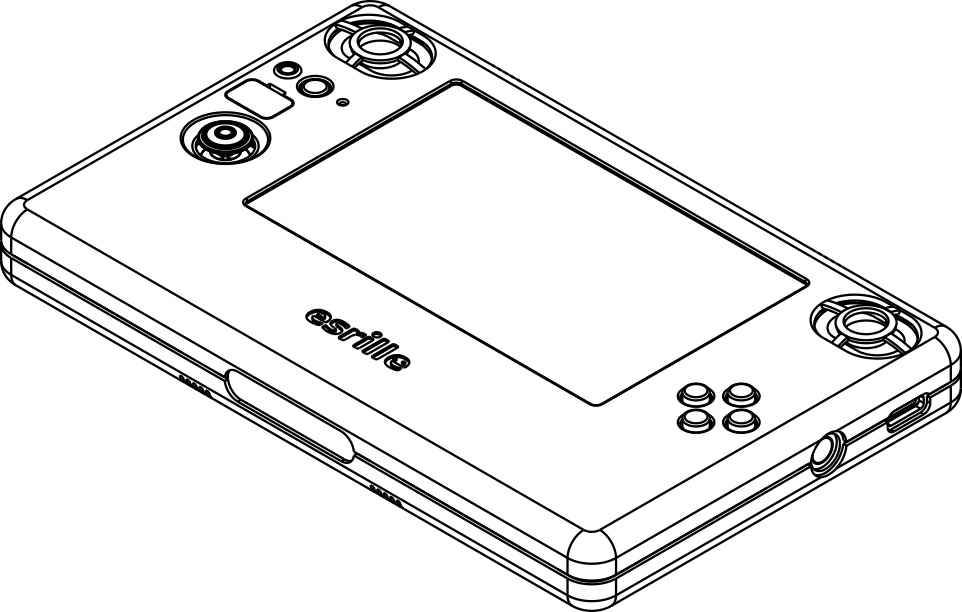

unbrick本体 (EUB1)

• CPUボード: Raspberry Pi Compute Module 3 Lite (CM3L)
• 5.0インチTFTディスプレイ（800x480ピクセル, 24ビットカラー, DPI接続)
• 感圧式タッチスクリーン
• アナログスティック / 汎用ボタン x 4
• 電源ボタン
• リセット ボタン
• ステータスLED
• サウンド: オーディオDAC(PCM5121A) + オーディオアンプ(TPA6043A4)
• ヘッドフォン端子 (ステレオ)
• スピーカー(4Ω 2W) x 2 (ステレオ)
• カレンダー時計 (DS1340)
• マイクロUSB端子 x 2 (ひとつは電源専用)
• 8ピン GPIOポート (GPIO 34番～39番, 3.3V, GND)
• 4ピン I2Cポート (SDA, SCL, 3.3V, GND / クロックストレッチ対応)
• メモリーカードスロット (CM3L専用)
• ブートモード スイッチ
• 主電源:
  • 単３形乾電池 ６本（ニッケル水素2次電池を推奨）、または、
  • マイクロUSB ACアダプター（Raspberry Pi用の2.5A以上のアダプターを推奨）。
• カレンダー時計バックアップ電源: SR621ボタン電池
• エンクロージャー: SLS方式の3Dプリンタによる造形品(ナイロン)
• サイズ: 182mm x 118.5mm x 20.0 mm (突起部をふくまず)
• 重量: 約310g(乾電池をふくまず), 約470g(乾電池をふくむ/参考値)
• 乾電池での使用時間のめやす:
  • USBキーボードを接続した状態で連続8時間程度。
  • USBハブを接続した状態で連続6.5時間程度（USBハブには、LANアダプターと、キーボード、マウスを接続）。
    ※ 上記の時間は、充電の完了したスタンダードなニッケル水素2次電池をつかったばあいの参考値です。 液晶のバックライトは常時点灯させたままでテストしています。 じっさいの使用時間は、下記のような使用状況のちがいによってみじかくなっていきます。
    • 実行するソフトウェアの種類
    • 接続しているハードウェアの種類
    • 電池の種類・状態

⚠︎ ご注意:

• 本製品 ― unbrick本体 (EUB1) ― には、マイクロSDカード、乾電池、ボタン電池、ヘッドフォン、タッチペン、およびUSB ACアダプターはふくまれていません。

オプション

unbrick用Raspbian (マイクロSDカード)

　unbrick用に設定ずみのRaspbianをマイクロSDカードにインストールしてあります。 そのままunbrickにさしこんで利用できます。 unbrickのデバイスドライバーなどのソースコードもおさめてあります。

⚠︎ ご注意:

• マイクロSDカードのメーカー、容量などはエスリルで選択したものになります。
• 市販のマイクロSDカードにRaspbianをインストールしてunbrick用に設定することもできます。 そのさい、マイクロSDカードはラズベリーパイに対応したカードを利用してください。 インストール作業には、利用するunbrickとはべつのPCが必要になります。
